[導讀]: 高壓鍋爐給水泵適于輸送溫度低于110°C的清水或物理化學性質類似于水的無腐蝕性的其他液體,其主要分為臥式鍋爐給水泵和立式高壓鍋爐給水泵兩種基本類型,現已廣泛地運用于工礦企事業單位的鍋爐給水和城市生活供水等,對于人們的生產生活具有重大的作用,那么其結構是怎樣的,是如何運作的,本文就為您一一解讀。
高壓鍋爐給水泵適于輸送溫度低于110°C的清水或物理化學性質類似于水的無腐蝕性的其他液體，其主要分為臥式鍋爐給水泵和立式高壓鍋爐給水泵兩種基本類型，現已廣泛地運用于工礦企事業單位的鍋爐給水和城市生活供水等，對于人們的生產生活具有重大的作用，那么其結構是怎樣的，是如何運作的，下面小編就為您一一解讀。

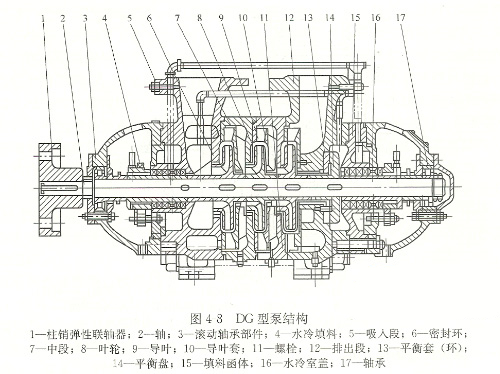

高壓鍋爐給水泵主要分為臥式鍋爐給水泵和立式高壓鍋爐給水泵兩種，臥式鍋爐給水泵吸入口和排出口均為垂直向上。泵的前段、中段和后段用螺栓連接成一體。泵由泵體、葉輪、軸、導葉、導葉套和平衡盤等零部件組成，其結構如下圖所示。
如上圖所示：當轉子的軸向力由平衡盤平衡，軸承為滾動軸承．黃油潤滑。軸封為浮環式密封、機械密封和填料密封。密封腔內通有一一定壓力的水，起水封、水冷和水潤滑作用。電動機與泵軸通過彈性聯軸器直聯驅動，從驅動端看，泵為順時針方向旋轉。
立式高壓鍋爐給水泵屬于最新款的鍋爐給水泵其原理和臥式鍋爐給水泵一樣，不同之處就是該系列立式鍋爐給水泵重量輕，泵體及過流部件均是采用優質不銹鋼材質制作而成，由于其采用先進的沖壓技術及激光焊接技術制作而成，因此其工作更具節能的效果。
以上就是高壓鍋爐及水泵的結構示意圖及其工作原理的簡單闡述，希望對您的了解和學習有所幫助。 |
